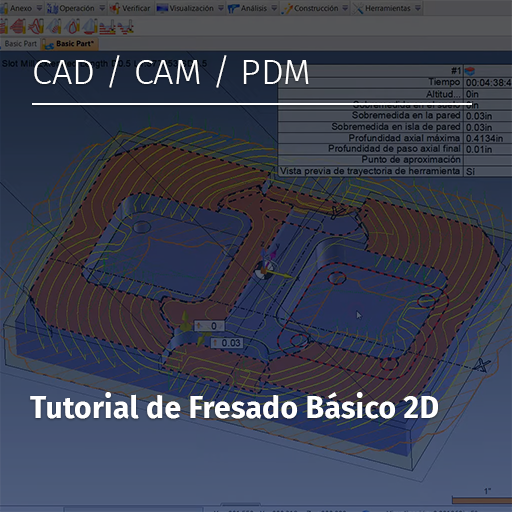

En esta serie de video tutoriales, te presentaremos paso a paso los principios básicos para crear una trayectoria de maquinado para fresado en 2 ejes. Esto incluye:
Una revisión de la configuración básica de TopSolid usada para crear este tutorial
Importación del proyecto
Videos paso a paso para maquinar la parte hasta su finalización
Cómo usar Verify
Post procesado
Creación de documentación de taller
El objetivo de este tutorial es ayudar a nuevos usuarios de TopSolid a iniciar con esta solución de una manera rápida y eficiente.
Este tutorial muestra las operaciones básicas para que tu mismo puedas comenzar explorando lo que TopSolid puede hacer por ti.

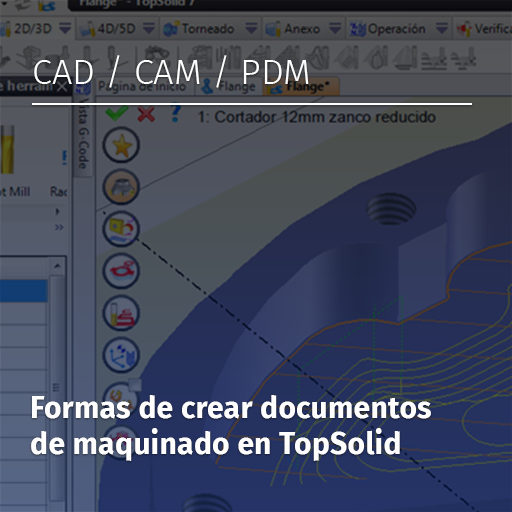

Diferentes tipos de documentos se relacionan entre sí para llegar a un fin, como lo puede ser el maquinado, el cual se puede manipular desde el árbol del proyecto.
Tipos de Documentos
1) Documento de pieza
Este documento es propiamente la geometría o modelo 3D el cual pudo ser hecho en TopSolid o importado dentro de TopSolid.
2) Documento de configuración de pieza mecanizada
Este documento es propiamente la definición de la forma del material en bruto que se considera para el maquinado
3) Documento de Mecanizado
Con el objetivo de calcular las trayectorias de herramienta se debe declarar una maquina CNC virtual. Dicha maquina CNC puede ser declarada de manera esquemática o con todo detalle en este documento. Es la definición de nuestro entorno de trabajo en la que incluso se pueden agregar accesorio como pueden ser sistemas de sujeción.
Diferentes caminos para llegar al maquinado
Esencialmente es necesario ensamblar o relacionar dichos documentos para llegar a un maquinado, y se puede hacer de diferentes formas
Todo lo que verás en esta publicación está explicado a detalle en el siguiente video. Por lo que te invitamos a volver aquí y verlo al finalizar la revisión de este contenido:
TopSolid es un software que incluye dentro de su interfaz un administrador de archivos, un PDM por sus siglas en inglés. Esto vuelve más sencilla la administración de los archivos que conforman un proyecto, pues estarán agrupados.
Para entender la parte de la interfaz gráfica, voy a describir las partes que la conforman:
