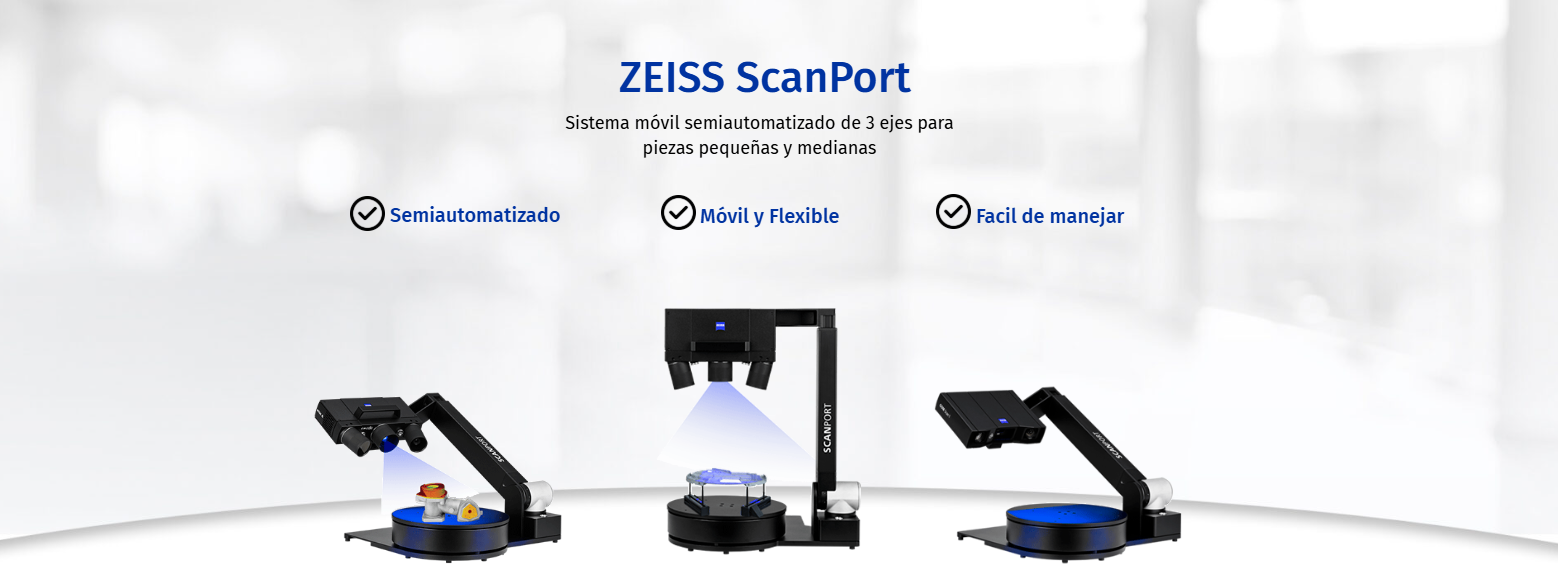

ZEISS ScanPort
Es una solución integral para la automatización de 3 ejes con un solo clic. Este sistema automatizado, móvil y flexible, ofrece datos de medición precisos y confiables.
Operado mediante el software ZEISS INSPECT, y combinado con el sistema ATOS Q o GOM Scan 1 permite capturar con gran exactitud todos los detalles de piezas pequeñas y medianas, convirtiéndolo en una herramienta todo en uno para un control de calidad eficiente y accesible.
ZEISS ScanPort
Es una solución integral para la automatización de 3 ejes con un solo clic.
Este sistema automatizado, móvil y flexible, ofrece datos de medición precisos y confiables.
Operado mediante el software ZEISS INSPECT, y combinado con el sistema ATOS Q o GOM Scan 1 permite capturar con gran exactitud todos los detalles de piezas pequeñas y medianas, convirtiéndolo en una herramienta todo en uno para un control de calidad eficiente y accesible.
MODELO DE EQUIPO AUTOMATIZADO
Aspectos Destacados
La solución ZEISS ScanPort ofrece automatización de 3 ejes para GOM Scan 1 y ATOS Q. Es un sistema móvil y flexible que captura datos de medición rápidos, precisos, confiables y de una exactitud inigualable para piezas pequeñas y medianas.
Repetición automática de escaneos
ZEISS Scanport, combinado con el software ZEISS Inspect, garantizan mediciones 3D de alta precisión y repetibilidad. Con la función Motion Replay y el uso del plantillas de escaneo, repite mediciones con un clic, compara resultados y detecta tendencias en producción con alta trazabilidad y eficiencia.
Sistema automatizado

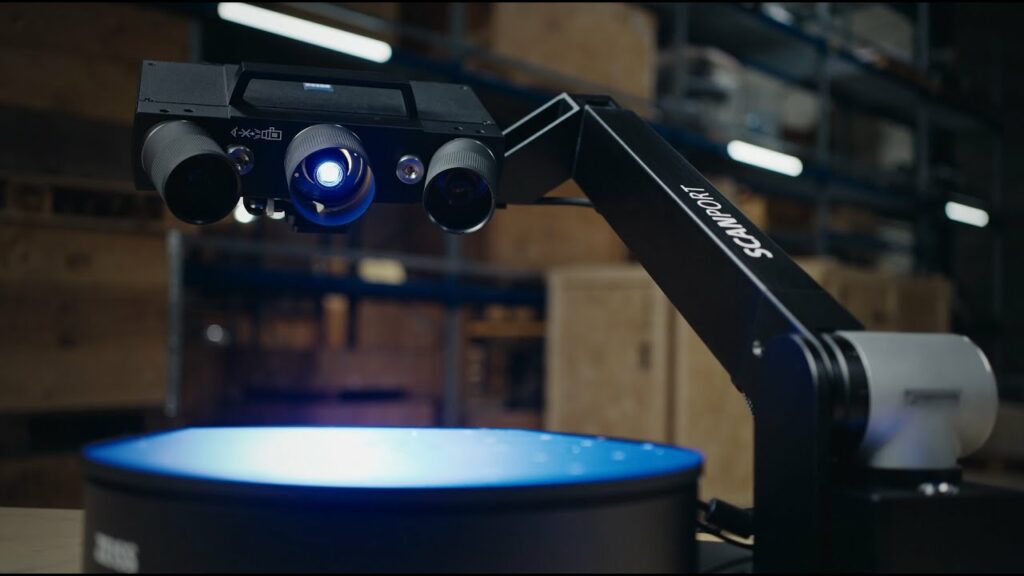

El brazo automatizado con movimiento vertical e inclinación ajustable, combinado con la mesa giratoria, permite una automatización completa en 3 ejes. Esta configuración mejora la flexibilidad y precisión del escaneo, al capturar superficies complejas desde distintos ángulos.
Asistente de flujo de trabajo e Interfaz Kiosk
ZEISS Inspect cuenta con funciones intuitivas como el asistente de flujo de trabajo, que guía al usuario paso a paso a través de tareas de medición, donde puede seleccionar operaciones de escaneo simultáneo. Y la interfaz Kiosk donde ejecuta programas de medición sin conocimientos técnicos avanzados. El sistema se encarga de controlar y ejecutar toda la secuencia automáticamente.
Calibración rápida y automática
ZEISS Scanport se recalibra de forma automática y sencilla mediante la escala de calibración Hyperscale, la cual incluye trazabilidad DAkkS/ILAC. Este proceso permite una calibración precisa en un solo paso, asegurando la calidad de los datos desde la primera medición.
Repetición automática de escaneos
ZEISS Scanport, combinado con el software ZEISS Inspect, garantizan mediciones 3D de alta precisión y repetibilidad. Con la función Motion Replay y el uso del plantillas de escaneo, repite mediciones con un clic, compara resultados y detecta tendencias en producción con alta trazabilidad y eficiencia.
Sistema automatizado
El brazo automatizado con movimiento vertical e inclinación ajustable, combinado con la mesa giratoria, permite una automatización completa en 3 ejes. Esta configuración mejora la flexibilidad y precisión del escaneo, al capturar superficies complejas desde distintos ángulos.
Asistente de flujo de trabajo e Interfaz Kiosk
ZEISS Inspect cuenta con funciones intuitivas como el asistente de flujo de trabajo, que guía al usuario paso a paso a través de tareas de medición, donde puede seleccionar operaciones de escaneo simultáneo. Y la interfaz Kiosk donde ejecuta programas de medición sin conocimientos técnicos avanzados. El sistema se encarga de controlar y ejecutar toda la secuencia automáticamente.
Calibración rápida y automática
ZEISS Scanport se recalibra de forma automática y sencilla mediante la escala de calibración Hyperscale, la cual incluye trazabilidad DAkkS/ILAC. Este proceso permite una calibración precisa en un solo paso, asegurando la calidad de los datos desde la primera medición.
MODELO DE EQUIPO AUTOMATIZADO
Aplicaciones y Procesos
Utilice el ZEISS ScanPort en una amplia gama de aplicaciones y en diversos procesos de producción
Aplicaciones
- Medición, inspección o digitalización
- Control de calidad
- Ingeniería Inversa y/o fabricación
- Impresión 3D
Procesos Productivos
- Moldeo por inyección
- Fundición
- Estampado de lámina
- Maquinados
Aplicaciones
- Medición, inspección o digitalización
- Control de calidad
- Ingeniería inversa
- Impresión 3D
Procesos productivos
- Moldeo por inyección
- Fundición
- Estampado de lámina
- Maquinados

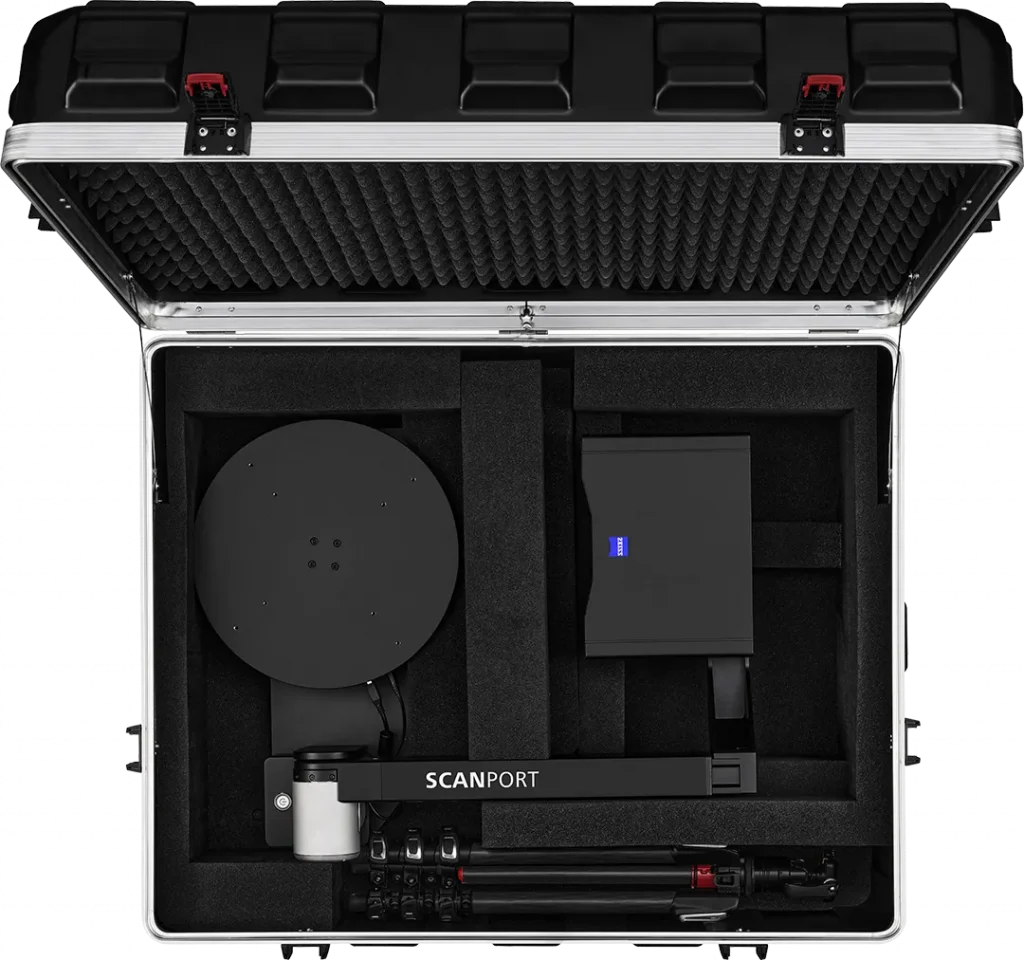

Lleve consigo el ZEISS ScanPort a donde sea
El maletín de transporte ofrece una solución segura y práctica para guardar el ZEISS ScanPort y sus componentes, facilitando un traslado rápido y protegido. Diseñado para ofrecer portabilidad y protección, este accesorio está disponible como complemento ideal para tu equipo de medición óptica 3D
Guarde todo en el maletín de viaje y llévalo consigo donde le sea más útil para realizar su tarea.
Mesa giratoria
ROT 350 es una mesa de rotación automatizada que facilita el proceso de escaneado.
Brazo integrado

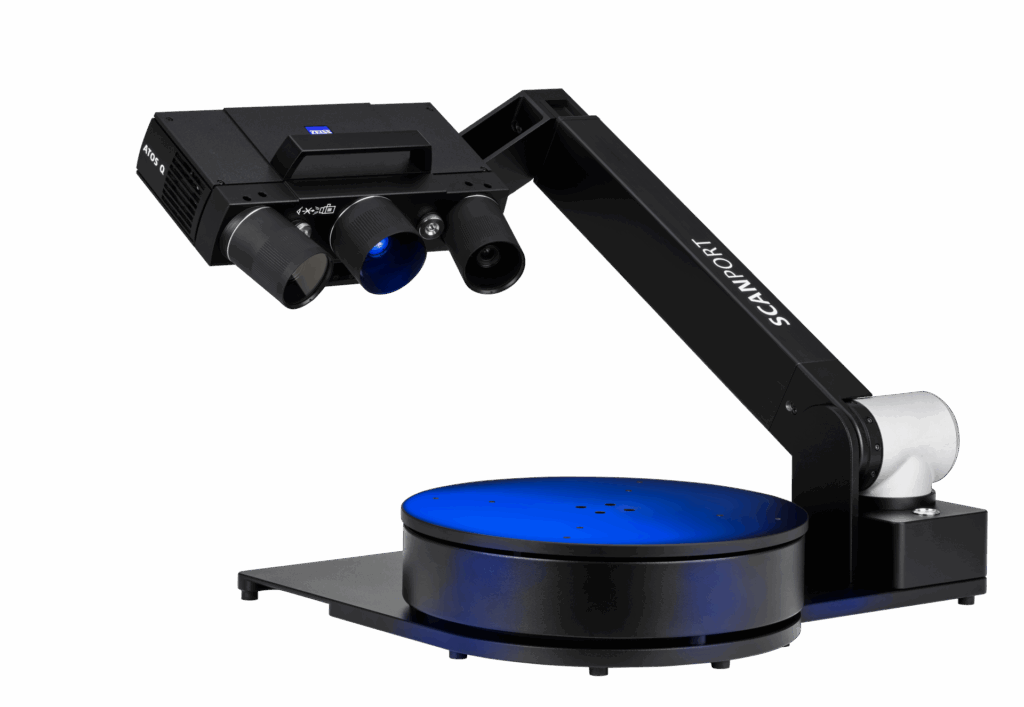

El brazo automatizado cuenta con movimiento vertical y una inclinación ajustable hacia arriba o hacia atrás, lo que, junto con la mesa giratoria, permite una automatización completa en 3 ejes
Sistema de escaneo 3D
ZEISS ScanPort está disponible con diversos sistemas de escaneo, como ATOS Q y GOM Scan 1, lo que te permite seleccionar la resolución de medición adecuada según los detalles requeridos para tu proceso de inspección 3D. Esta flexibilidad garantiza precisión y adaptabilidad para una amplia gama de aplicaciones de metrología óptica
Tripié
Utilicé el soporte de escritorio o el tripié para montar el escáner
Sistema de escaneo 3D
Tripié
Brazo Integrado
Mesa Rotatoria
Guarde todo en el maletín de viaje y llévalo consigo donde le sea más útil para realizar su tarea.
Mesa giratoria
ROT 350 es una mesa de rotación automatizada que facilita el proceso de escaneado
Brazo integrado
El brazo automatizado cuenta con movimiento vertical y una inclinación ajustable hacia arriba o hacia atrás, lo que, junto con la mesa giratoria, permite una automatización completa en 3 ejes.
Sistema de escaneo 3D
ZEISS ScanPort está disponible con diversos sistemas de escaneo, como ATOS Q y GOM Scan 1, lo que te permite seleccionar la resolución de medición adecuada según los detalles requeridos para tu proceso de inspección 3D. Esta flexibilidad garantiza precisión y adaptabilidad para una amplia gama de aplicaciones de metrología óptica.
Tripié
Utilicé el soporte de escritorio o el tripié para montar el escáner
Sistema de escaneo 3D
Tripié
Brazo Integrado
Mesa Rotatoria
Información Técnica
|
Datos Técnicos
|
|
|---|---|
|
Fuente de luz
|
|
|
Puntos por escaneado
|
|
|
Volumen de escaneo
|
|
|
Distancia entre puntos [mm]
|
|
|
Carga útil
|
|
|
Peso
|
|
|
Dimensiones
|
|
|
Interfaz
|
|
|
Energía
|
|
|
Sistema operativo
|
|
|
Software
|
|
(1) Compatible con ATOS Q y GOM Scan 1
(2) diámetro de la mesa giratoria 350 mm
|
ZEISS ScanPort
|
|
|---|---|
|
la tecnología de luz azul
|
|
|
Hasta 12 millones (1)
|
|
|
Hasta diámetro 500 x 300 mm3 (2)
|
|
|
Hasta 0,03 mm
|
|
|
20 kg
|
|
|
aprox. 22 kg (concepto modular: la pieza más pesada pesa 11 kg)
|
|
|
550 mm x 725mm x 180 mm
|
|
|
USB 2.0
|
|
|
AC 100 ~ 240V, 50/60 Hz
|
|
|
Windows 11
|
|
|
ZEISS INSPECT
|
|
