ATOS Q

El compacto y nuevo ATOS

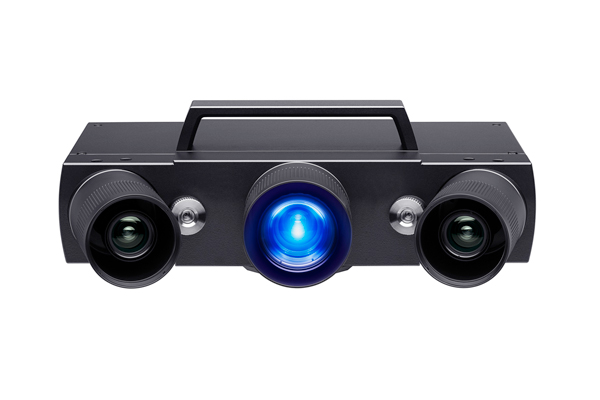

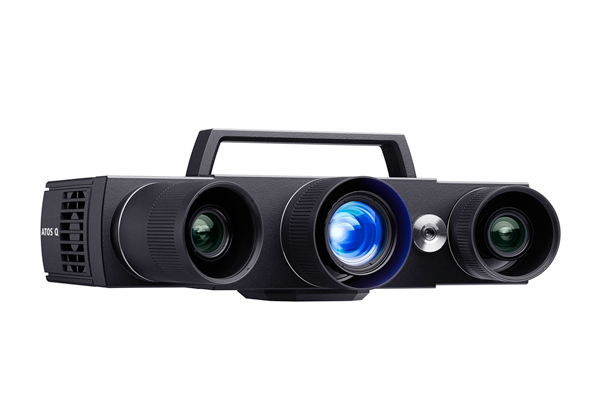

ATOS Q el nuevo equipo compacto de GOM

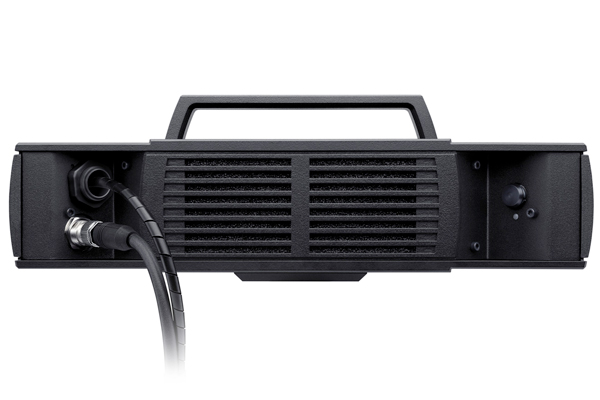

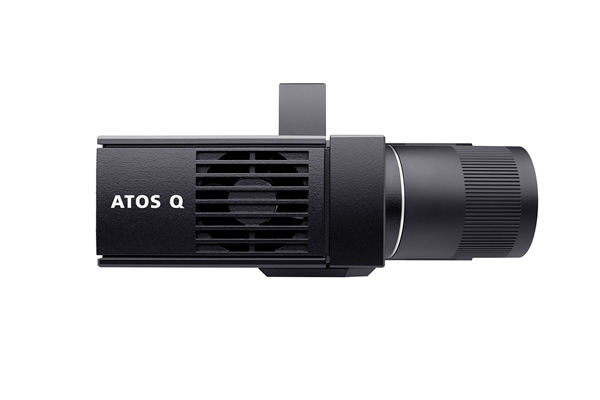

Diseño ATOS

Los sistemas ópticos y electrónicos del robusto sensor óptico 3D son a prueba de polvo y salpicaduras, lo que hace que todos los sensores ATOS Q sean ideales para moverse desde la sala de medición hasta el taller.

Tecnología ATOS

El principio Triple-Scan ofrece ventajas para medir superficies reflectantes y objetos con muescas. El ecualizador de luz azul aumenta el brillo de la fuente de luz y transfiere luz uniforme y sin manchas a la unidad de proyección, proporcionando una base confiable para interpretar fácilmente esta información.

Rendimiento ATOS

ATOS Q impresiona con un rendimiento sobresaliente. El ecualizador de luz azul permite la proyección de franjas a alta velocidad y es tan potente que incluso en superficies poco cooperativas se pueden lograr tiempos de medición cortos.

Versátil: ATOS Q acepta el desafío

El sensor compacto ATOS Q es muy versátil. Resuelve tareas complejas de medición e inspección en operación manual, semiautomatizada o totalmente automatizada en el ATOS ScanBox 4105.

Manual

Con un peso de solo 4 kg y su diseño compacto, ATOS Q es liviano y se puede mover fácilmente. Se puede usar en un trípode en la sala de medición, pero también en producción móvil.

Semiautomatizado

Combinado con un trípode o, alternativamente, un soporte de escritorio y la mesa de rotación GOM ROT 350 o un kit de motorización, ATOS Q se puede utilizar en operaciones semiautomatizadas.

Automatizado

ATOS Q alcanza su máxima eficiencia en el ATOS ScanBox 4105. El sistema permite el control de calidad en serie con un alto rendimiento y una alta fiabilidad del proceso.

ATOS Q viene en dos versiones

ATOS Q está disponible en las versiones 12M y 8M. Los sensores capturan hasta 2 × 12 millones o 2 × 8 millones de puntos de coordenadas durante el escaneo. La precisión, la resolución y el tamaño del área de medición se pueden definir libremente.

ATOS Q 8MATOS Q 12M
Fuente de luzLEDLED
Puntos por escaneo8 millones12 millones
Área de medición [mm²] 100 × 70 - 500 × 370 100 × 70 - 500 × 370
Distancia de punto [mm]0.04 - 0.150.03 - 0.12
Distancia de trabajo [mm]490490
Pesoaprox. 4 kgaprox. 4 kg
Dimensionesaprox. 340 mm x 240 mm x 83 mmaprox. 340 mm x 240 mm x 83 mm
Longitud del cableCable de fibra óptica de 10 mCable de fibra óptica de 10 m
Sistema operativoWindows 10Windows 10
Medición de volúmenes100, 170, 270, 350, 500100, 170, 270, 350, 500

ATOS Q define la calidad

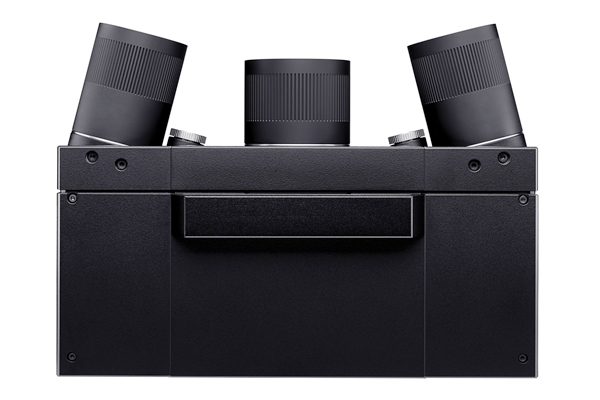

Las lentes intercambiables aseguran mediciones de alta precisión de piezas pequeñas a medianas. Cambiar del volumen de medición más pequeño al más grande es fácil gracias a la posición fija de la cámara.

ATOS Q para garantizar la calidad

en piezas de manufactura aditiva







ATOS Q para garantizar la calidad

de piezas de plástico y moldeo por inyección







ATOS Q para garantizar la calidad

en procesos de fundición en arena, fundición a presión y procesos de inversión









ATOS Q para garantizar la calidad

en perforación, doblez y estiramiento de lamina de metal y para formar cadenas de proceso









¿Quieres saber más del ATOS Q?

Ponte en contacto con nosotros y organicemos una demo.
