TopSolid’Mold: Diseño integral de moldes de principio a fin
Los retos actuales del diseño de moldes en la industria
La industria del moldeo de plástico se vuelve cada año más compleja. Los fabricantes de piezas moldeadas enfrentan una serie de desafíos: geometrías altamente sofisticadas, múltiples funciones integradas y tiempos de entrega cada vez más ajustados, por mencionar algunos. Esta creciente complejidad ha evidenciado las limitaciones de los softwares CAD convencionales, que muchas veces no logran responder a las necesidades específicas de la industria.
Para afrontar estos desafíos, TopSolid’Mold ofrece una solución integral diseñada específicamente para fabricantes de moldes y herramientas profesionales. ¿Cómo ayuda esta plataforma a optimizar todo el proceso de producción, desde el modelado hasta la manufactura? A continuación, te lo mostramos.
¿Por qué el diseño de moldes necesita una solución especializada?
El uso de soluciones CAD de propósito general para desarrollar moldes presenta varias limitaciones que impactan directamente en la rentabilidad de los proyectos. Por ejemplo, los equipos suelen invertir demasiado tiempo coordinando validaciones entre diseñadores, ingenieros de inyección y fabricantes.
Esto genera procesos fragmentados que aumentan el riesgo de errores y extienden los tiempos de desarrollo. Además, la información técnica puede perderse al trabajar entre diferentes plataformas, obligando a duplicar datos y repetir tareas innecesariamente. A esto se suma que muchas tareas repetitivas siguen realizándose manualmente, consumiendo tiempo valioso en actividades de poco valor agregado.
También existen aspectos técnicos especialmente sensibles, como:
- La definición de líneas de partición.
- La gestión de ángulos de desmoldeo y socavados.
- La correcta aplicación de factores de contracción según el material plástico utilizado.
Sin herramientas especializadas, estos parámetros críticos suelen manejarse manualmente, generando vulnerabilidades dentro del proceso de diseño.
Por otro lado, sin un sistema PDM (Product Data Management) integrado, la administración documental y el control de versiones se vuelven mucho más complejos, especialmente en proyectos donde participan múltiples equipos o sedes de trabajo.
TopSolid´Mold: Todo en un entorno
Una plataforma CAD abierta y robusta
Integrado con TopSolid’Design, TopSolid’Mold aprovecha un potente modelador sólido y una amplia biblioteca de funciones de diseño. La solución es compatible de forma nativa con la mayoría de formatos CAD del mercado, además de formatos neutros como CATIA V4/V5, Creo, NX, SolidWorks, Parasolid, STEP e IGES.
Para responder a la creciente complejidad de los proyectos, la herramienta también incorpora funciones avanzadas de verificación y reparación de geometrías importadas, garantizando datos de alta calidad y optimizando los tiempos de diseño.

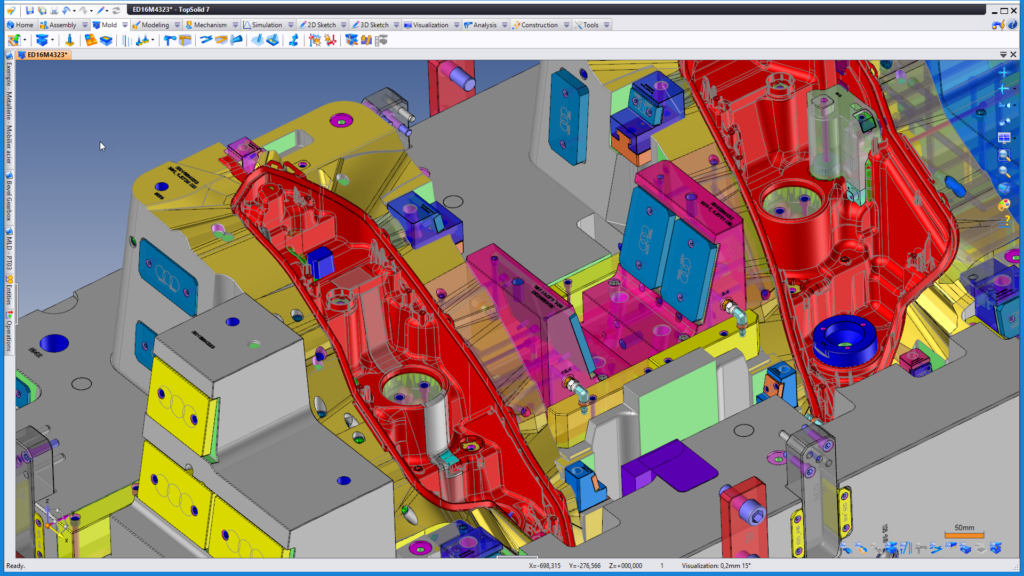

Herramientas especializadas para la fabricación de moldes
TopSolid’Mold es un entorno diseñado específicamente para acelerar el desarrollo de moldes mediante funciones inteligentes como:
- Análisis automático de ángulos de desmoldeo, socavados y espesores de pared.
- Aplicación automática de factores de contracción según el material.
- Identificación de líneas de partición mediante asistentes guiados.
- Creación de superficies de partición para generar insertos y cavidades.

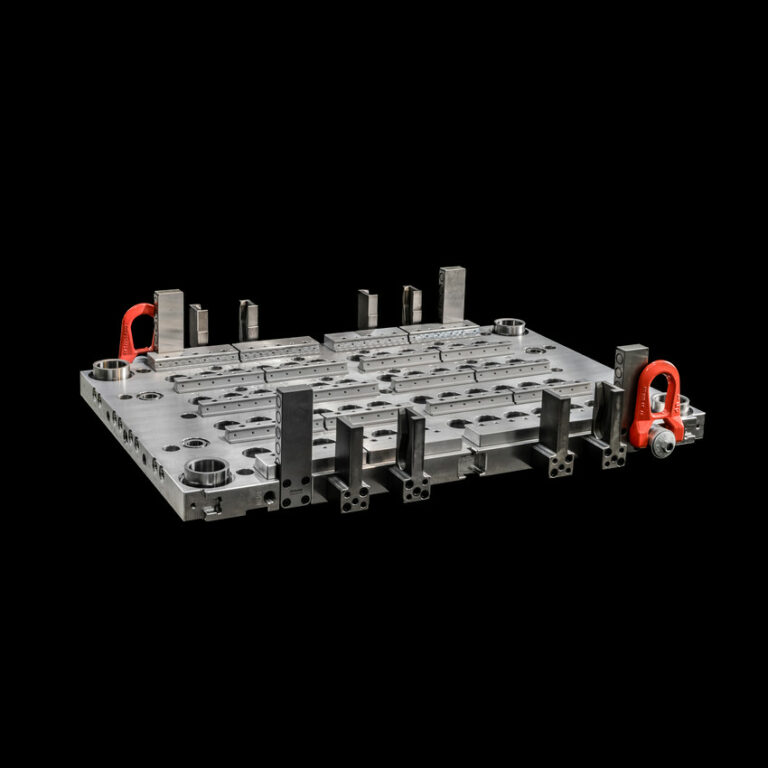

- Integración automática de bases de molde estándar o personalizadas.

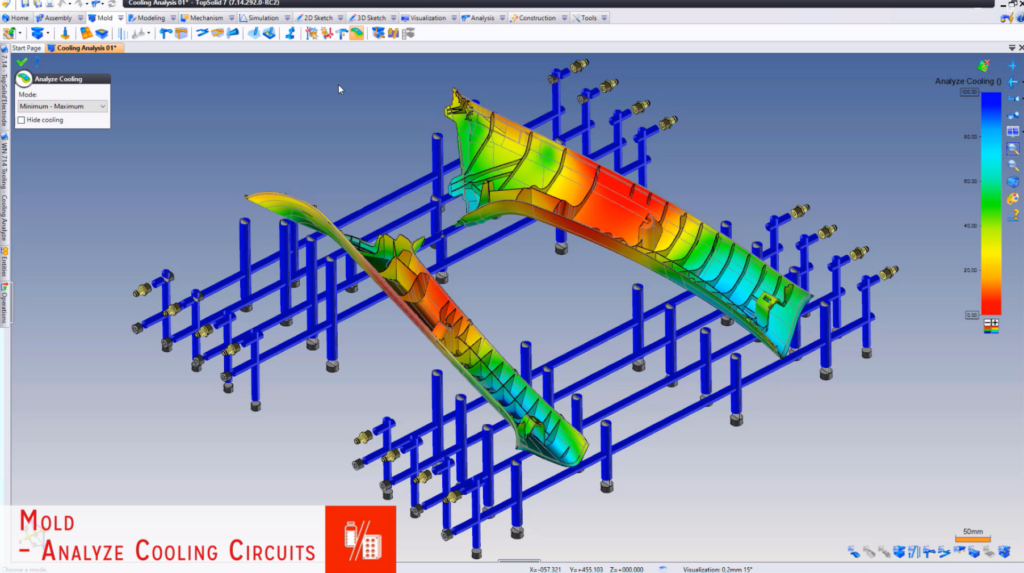

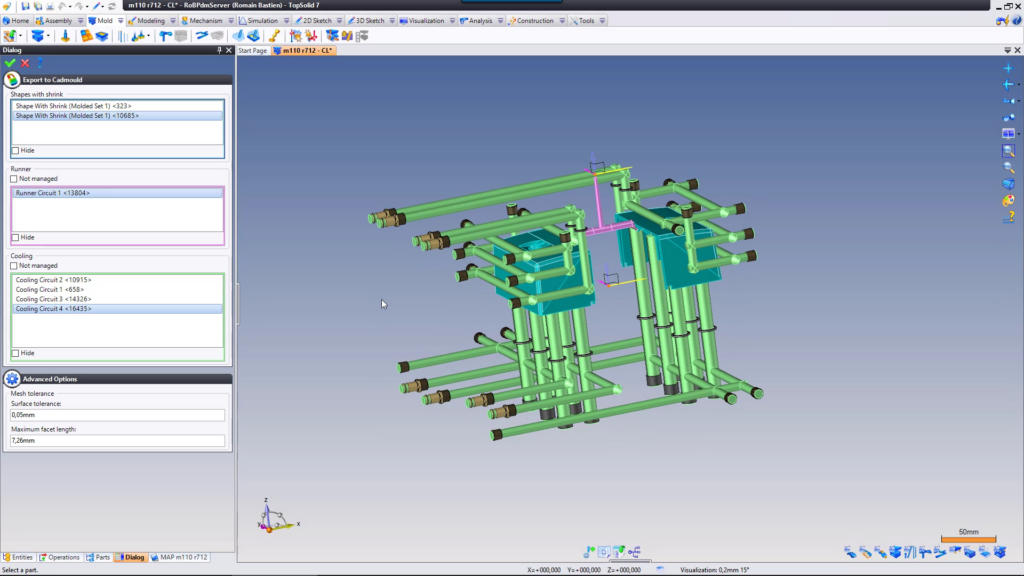

- Diseño de circuitos de enfriamiento con detección de colisiones.
- Definición precisa de movimientos como correderas, elevadores y pernos angulares.
- Gestión de coladas, compuertas y sistemas de expulsión.

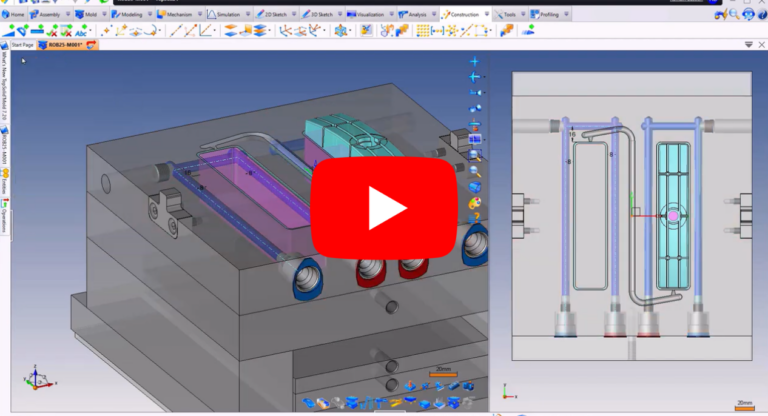

Simulación avanzada para anticipar problemas antes de fabricar
TopSolid’Mold permite visualizar y simular el funcionamiento completo del molde: apertura, cierre, movimientos mecánicos, elevadores, correderas y sistemas de expulsión, entre otros.
Gracias a esta simulación cinemática es posible detectar interferencias o colisiones antes de iniciar la producción, reduciendo riesgos y costos asociados a modificaciones posteriores.
Componentes inteligentes y automatización de procesos
TopSolid’Mold incluye bibliotecas de componentes estándar de fabricantes reconocidos como Hasco, Meusburger, Rabourdin, DME, Futaba, Misumi y muchos más.
Además, los componentes inteligentes generan automáticamente las operaciones de mecanizado necesarias para su instalación, permitiendo que los procesos puedan ser utilizados directamente en TopSolid’Cam.
Documentación automática para producción
Durante la fase de producción, TopSolid’Mold genera automáticamente toda la documentación necesaria, incluyendo:
- Planos detallados.
- Vistas específicas de herramientas.
- Dimensiones y tolerancias.
- Información de materiales.

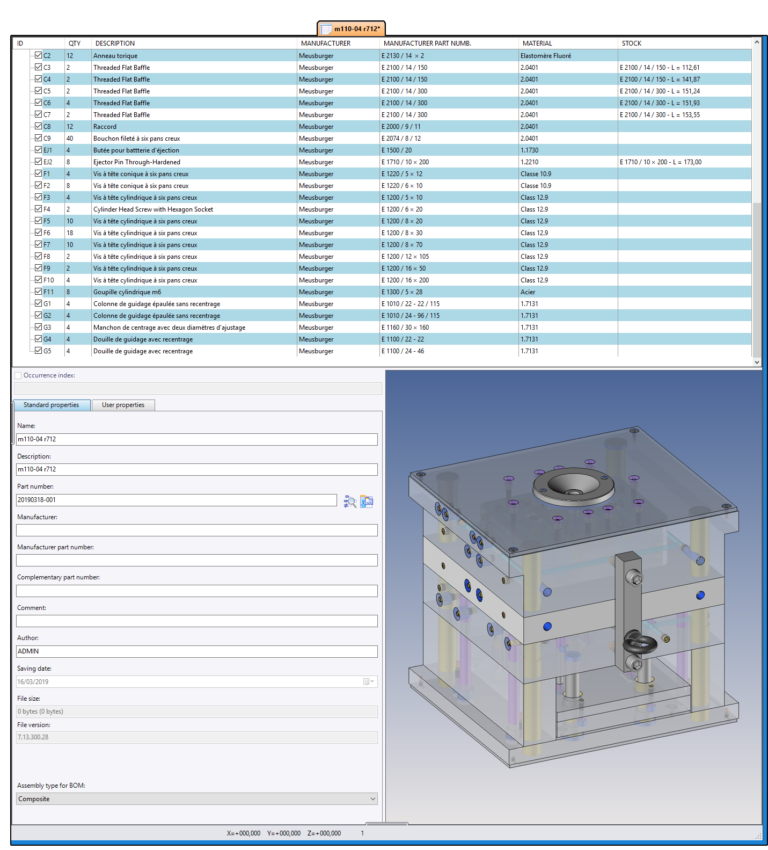

- Listados de componentes y piezas a fabricar.
La solución también se complementa con TopSolid’Electrode, que facilita el diseño de electrodos para procesos de erosión, automatiza documentación y añade puntos de inspección para el área de metrología.
Un PDM integrado para mayor control y trazabilidad
La integración nativa con TopSolid’Pdm permite trabajar desde una única interfaz, facilitando la colaboración entre diferentes equipos y sedes de trabajo.
El sistema administra revisiones, controla accesos, registra cambios y mejora significativamente la trazabilidad de los proyectos. Además, sus filtros de búsqueda permiten localizar información rápidamente mediante metadatos, referencias y casos de uso.
Beneficios para los proyectos de moldeo
TopSolid’Mold reduce considerablemente los tiempos de diseño y modificación gracias a la automatización de tareas repetitivas y a la integración completa entre etapas del proyecto.
Esto se traduce en menos errores, menos elementos faltantes y una mayor confiabilidad durante la fabricación.
Al mismo tiempo, la interfaz unificada y el intercambio eficiente de datos facilitan la colaboración entre usuarios y departamentos, permitiendo que los especialistas se enfoquen en tareas estratégicas mientras las actividades repetitivas quedan automatizadas.
Además, la trazabilidad completa de los proyectos —desde el modelado hasta la documentación final— mejora la gestión documental y simplifica futuras modificaciones o reutilización de diseños.
TopSolid’Mold no es simplemente una adaptación de un software CAD convencional para moldes; es una solución especializada desarrollada para responder a las exigencias de rendimiento, precisión y seguridad que demanda la industria actual.
Impulsa la eficiencia y precisión en el desarrollo de moldes
En la fabricación de moldes, cada ajuste, modificación o error impacta directamente en tiempos de entrega, costos y calidad final del producto. Por eso, trabajar con herramientas especializadas ya no es una ventaja competitiva, sino una necesidad para mantenerse al nivel de las exigencias actuales de la industria.
En CIMCo ayudamos a las empresas a transformar sus procesos de diseño y manufactura mediante soluciones avanzadas como TopSolid’Mold, integrando automatización, simulación y manufactura en un solo flujo de trabajo.
La verdadera diferencia no está únicamente en contar con un software CAD/CAM, sino en implementar una solución capaz de conectar ingeniería, producción y control de calidad de manera eficiente.
Con tecnologías especializadas y el acompañamiento adecuado, los fabricantes pueden reducir tiempos de desarrollo, minimizar errores y llevar sus proyectos de moldes a un nuevo nivel de productividad y precisión.
