ATOS 5
___________________________________________________________________________
Metrología Óptica 3D Especializada en Manufactura
ATOS 5
Metrología Óptica 3D
Especializada en Manufactura
Diseñado para Varias Industrias

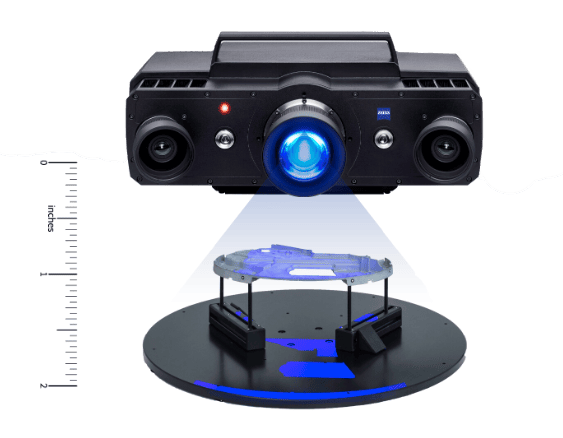

El ATOS 5 es un escáner 3D que redefine la precisión y la velocidad en la medición 3D gracias a su tecnología avanzada de cámaras y fuente de luz potente. Diseñado para diversas aplicaciones industriales (moldeo por inyección, estampado de lámina, fundición y manufactura aditiva) y entornos complejos, garantiza resultados precisos en superficies brillantes y oscuras. Captura hasta 12 millones de puntos por medición.

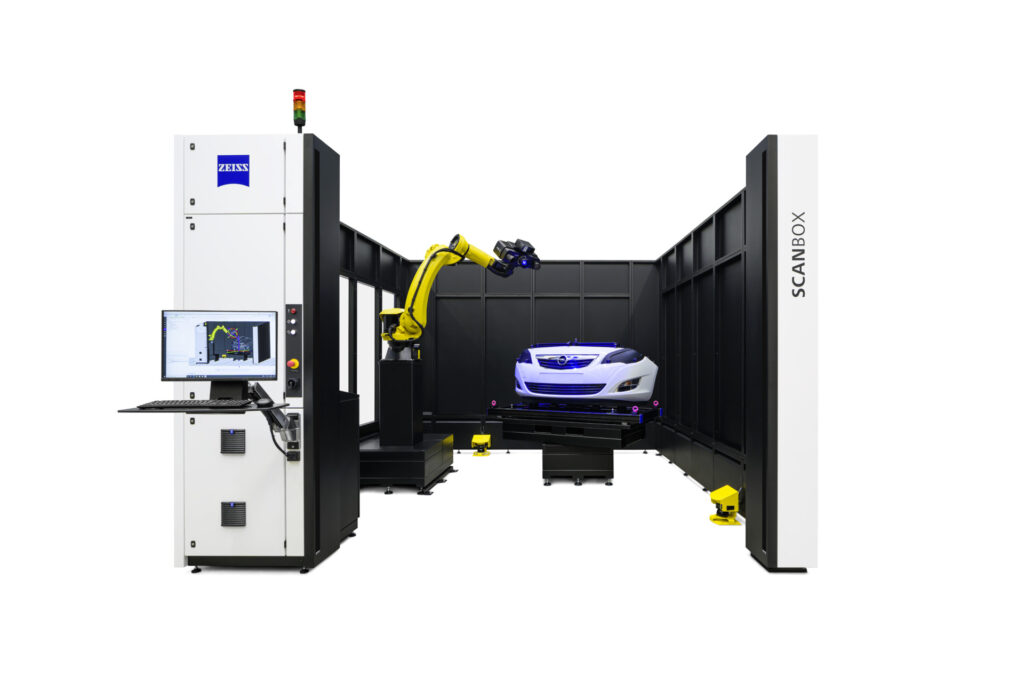

La integración del Software Zeiss Inspect optimizado y la tecnología GPU aceleran los procesos, mientras que la opción de fotogrametría amplía su capacidad para componentes grandes. Ideal para control de calidad y análisis de procesos manuales o automatizados – ScanBox, es adaptable y robusto para condiciones industriales exigentes.
ATOS 5 es versátil, robusto, preciso, adaptable, y compatible con sistemas automatizados para una inspección continua y eficiente en la producción.
12
Millones de puntos independientes
1000 mm
De medición total de áreas
11
Variantes para diferentes
aplicaciones y tamaños de piezas
Escaneo para Muchos Tamaños
El ATOS 5 cuenta con volúmenes de medición intercambiables más ligeros y rápidos lo que permite reducir los tiempos de exposición a tan solo 0.2 segundos por escaneo y 100 cuadros por segundo, haciendo del ATOS un sistema de escaneo 3D de alta velocidad con la más alta precisión.
Actualice sus capacidades de medición 3D integrando el sistema de Fotogrametría Óptica como extensión para componentes grandes y complejos. Esta solución portátil destaca en la captura de campos de puntos de referencia, transformando automáticamente las mediciones individuales y garantizando una alta precisión.
Principales Ventajas
Áreas de Medición Flexibles
Fuente de luz
LED Potente
Tiempos de medición cortos
Autoinspección con Software interno
Integración de Fotogrametría Óptica
Alta resolución de detalle
¿Necesitas más Información?
Datos Técnicos Familia ATOS 5
El ATOS 5 acelera el proceso de inspección. El sistema consigue tiempos de exposición cortos, incluso en superficies brillantes y oscuras. Gracias a sus grandes áreas de medición, el escáner óptico 3D se vuelve aún más rápido, permitiéndole obtener datos 3D rápidamente y así aumentar la productividad. Cuenta con cámaras más ligeras y rápidas lo que permite reducir los tiempos de exposición a tan solo 0.2 segundos por escaneo y 100 cuadros por segundo, haciendo del ATOS un sistema de escaneo 3D de alta velocidad con la más alta precisión.
|
|
ATOS 5 (8M, 12M)
|
ATOS 5X
|
ATOS 5 for Airfoil
|
|||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Use
|
Manual / Automatizado
|
Automatizado
|
Automatizada
|
|||||||||||||||||||||||||||||||||||||
|
Fuente de luz
|
LED
|
Láser
|
LED
|
|||||||||||||||||||||||||||||||||||||
|
Clase de láser
|
-
|
3B*
|
-
|
|||||||||||||||||||||||||||||||||||||
|
Área de medición [mm²]
|
170 x 140 - 1000 x 800
|
320 x 250 - 1000 x 800
|
100 x 70 - 400 x 300
|
|||||||||||||||||||||||||||||||||||||
|
Distancia de trabajo [mm]
|
880
|
880
|
530
|
|||||||||||||||||||||||||||||||||||||
|
Puntos de medición por escaneo
|
8 o 12 millones
|
12 millones
|
12 millones
|
|||||||||||||||||||||||||||||||||||||
|
Dimensiones [mm]
|
aprox. 550 x 320 x 200
|
aprox. 550 x 320 x 200
|
aprox. 550 x 320 x 200
|
|||||||||||||||||||||||||||||||||||||
|
Rango de temperatura
|
+ 5 °C to + 35 °C, sin condensación
|
|||||||||||||||||||||||||||||||||||||||
Innovación en Procesos Industriales

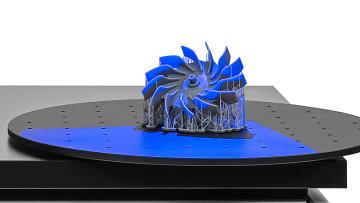

Fabricación aditiva
Acelere el desarrollo y el lanzamiento de productos con mallas poligonales de alta resolución para impresión 3D, fresado, fabricación aditiva e inspección

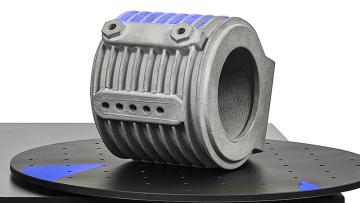

Fundición y Forja
Tiempos de medición y prueba más cortos en la fundición en arena, la fundición a la cera perdida y la industria de la forja, mejorando la eficiencia y la calidad del producto

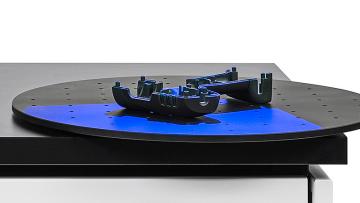

Plásticos
Optimización en todas las fases del moldeo por inyección, soplado y termormato, mejorando la precisión y la eficiencia del proceso de producción

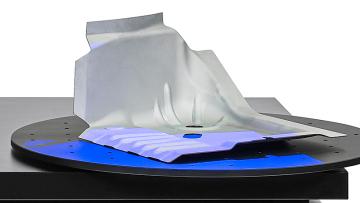

Conformado de metales
Control de calidad eficaz desde la producción y las pruebas de herramientas, la inspección del primer artículo y la inspección en serie hasta el montaje
¿Quieres saber más del ATOS 5?
Ponte en contacto con nosotros y organicemos una demo
