Descripción del Proyecto

La Ingeniería Inversa tiene aplicación en una amplia variedad de industrias con diversos fines y mercados, ya sea la automotriz, aeronáutica, mueblera, médica, entre otras.

Antecedentes:

En este caso, un cliente ha solicitado un modelo digital de una escultura pequeña para así poder reproducirla mediante otro método de manufactura.

Procedimiento:

El escáner 3D ATOS 5 de GOM produjo una nube de puntos que posteriormente pasa por un proceso de triangulación o “poligonización”. La triangulación consiste en la unión de cada uno de los puntos por medio de líneas rectas para obtener una malla.

La malla resultante es una réplica del objeto físico que se utiliza después para generar un modelo digital 3D.

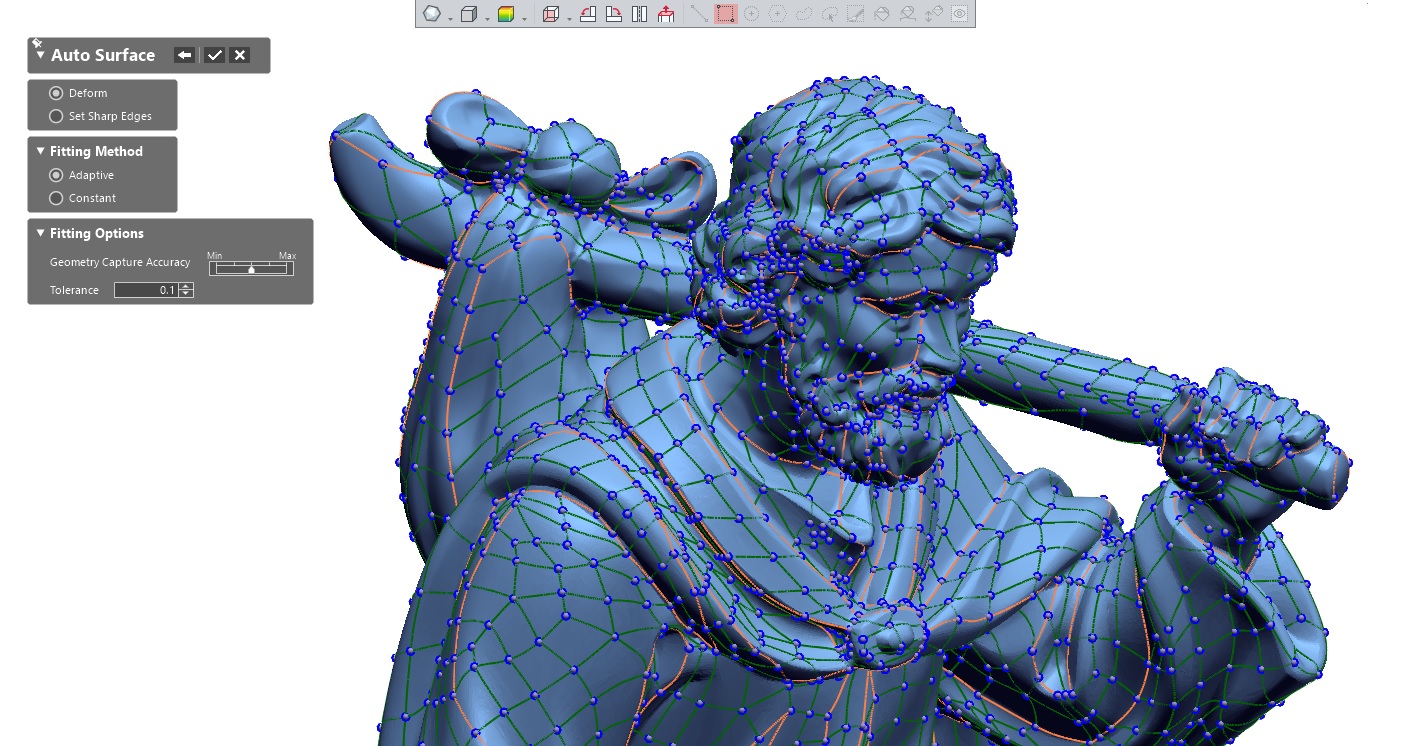

El software de Ingeniería Inversa, Geomagic Design X, proporcionó herramientas para la generación de superficies que replican el objeto físico, para así tener un modelo digital sin los golpes, desgastes y deformaciones que tiene el objeto físico y que hay que evitar, para así obtener un objeto más limpio cuando se replique por otro método de fabricación.

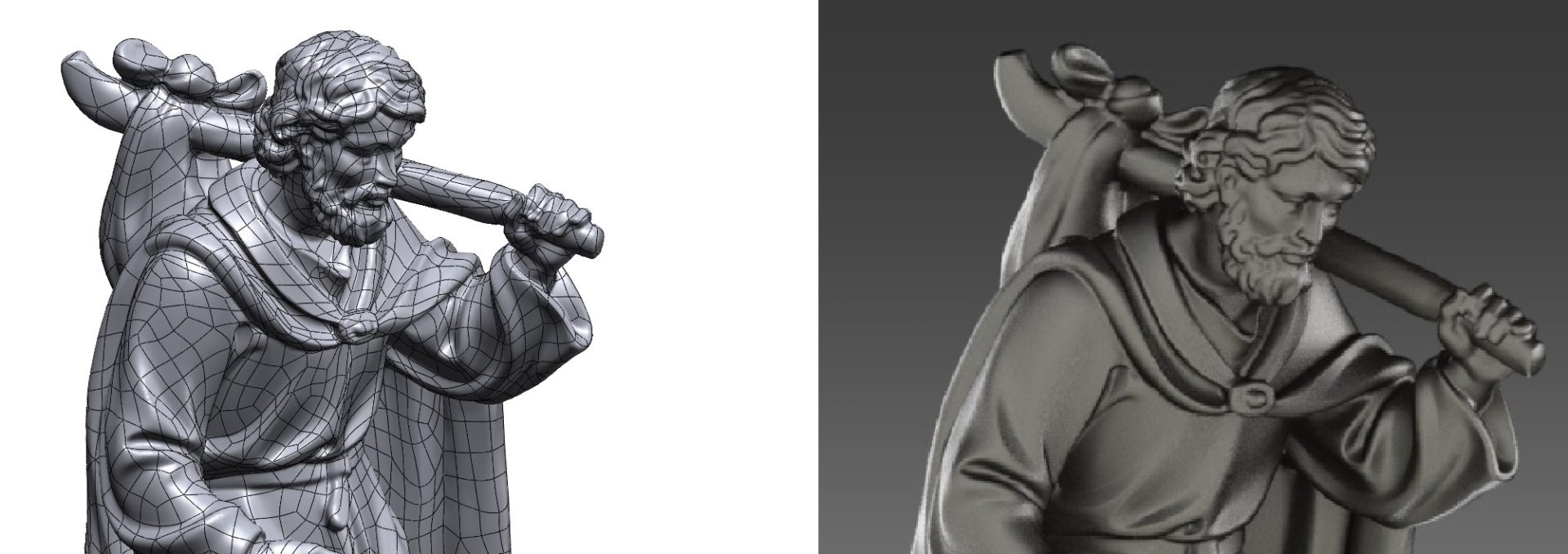

El resultado es un modelo 3D sólido que puede ser utilizado en otros programas para una posterior modificación o una réplica por algún proceso de manufactura.

Tecnología usada

GOM ATOS 5 y Geomagic Design X
